Vi udvikler og fremstiller fiksturer til præcis fastholdelse, god adgang til emnet og nem omstilling. Fra konstruktion til færdig løsning – samlet hos os.

Fortæl os om jeres opgave

Fordele i produktionen

Præcis fastholdelse.
Enklere arbejdsgange.

Et fikstur skal holde emnet rigtigt og gøre arbejdet lettere. Vi tilpasser opbygningen til produktet, processen og skift mellem opgaver.

PLACERING

Præcis placering

Emnet fastholdes i en defineret position, så opstillingen kan gentages fra gang til gang.

ADGANG

Plads til at arbejde

Fiksturet giver adgang til emnet og værktøjet dér, hvor opgaven skal udføres.

OMSTILLING

Nemt fiksturskift

Vi bygger løsningen til de produkter og skift, der indgår i jeres produktion.

Fra idé til færdigt fikstur

Design, test
og fremstilling.

Vi konstruerer, afprøver og fremstiller selv. I får en løsning, hvor emne, fikstur og arbejdsproces er tænkt sammen fra starten.

Afklaring

Vi gennemgår emnet, arbejdsprocessen og kravene til fastholdelse, adgang og omstilling sammen med jer.

Konstruktion

Vi konstruerer fiksturet i 3D til jeres emne. Placering, spændepunkter og adgang fastlægges, før vi bygger.

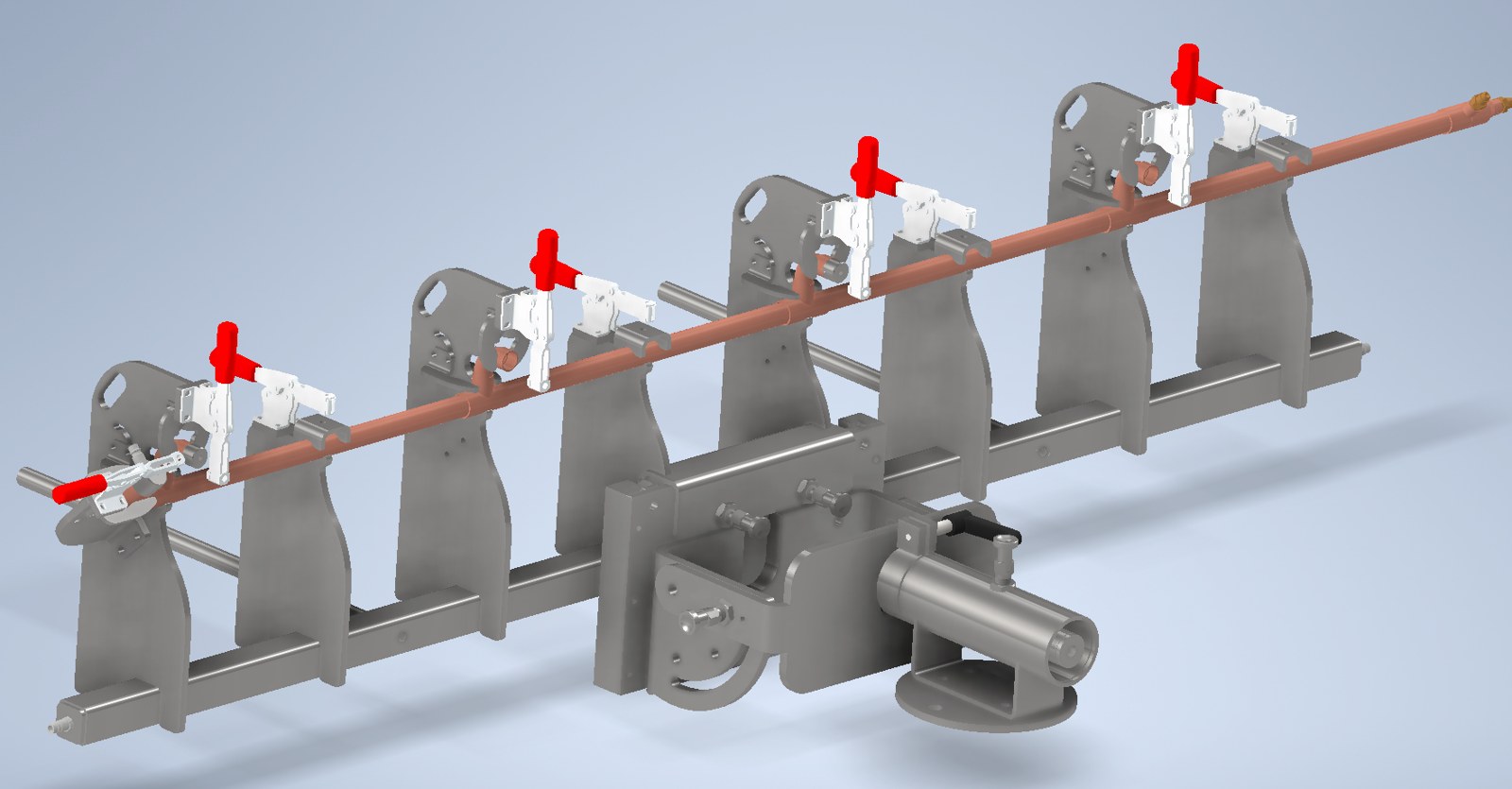

3D-model af et rørlodningsfikstur med støtteplader og spændegreb — 3D-konstruktion med støttepunkter og spændegreb til en lang røropstilling.

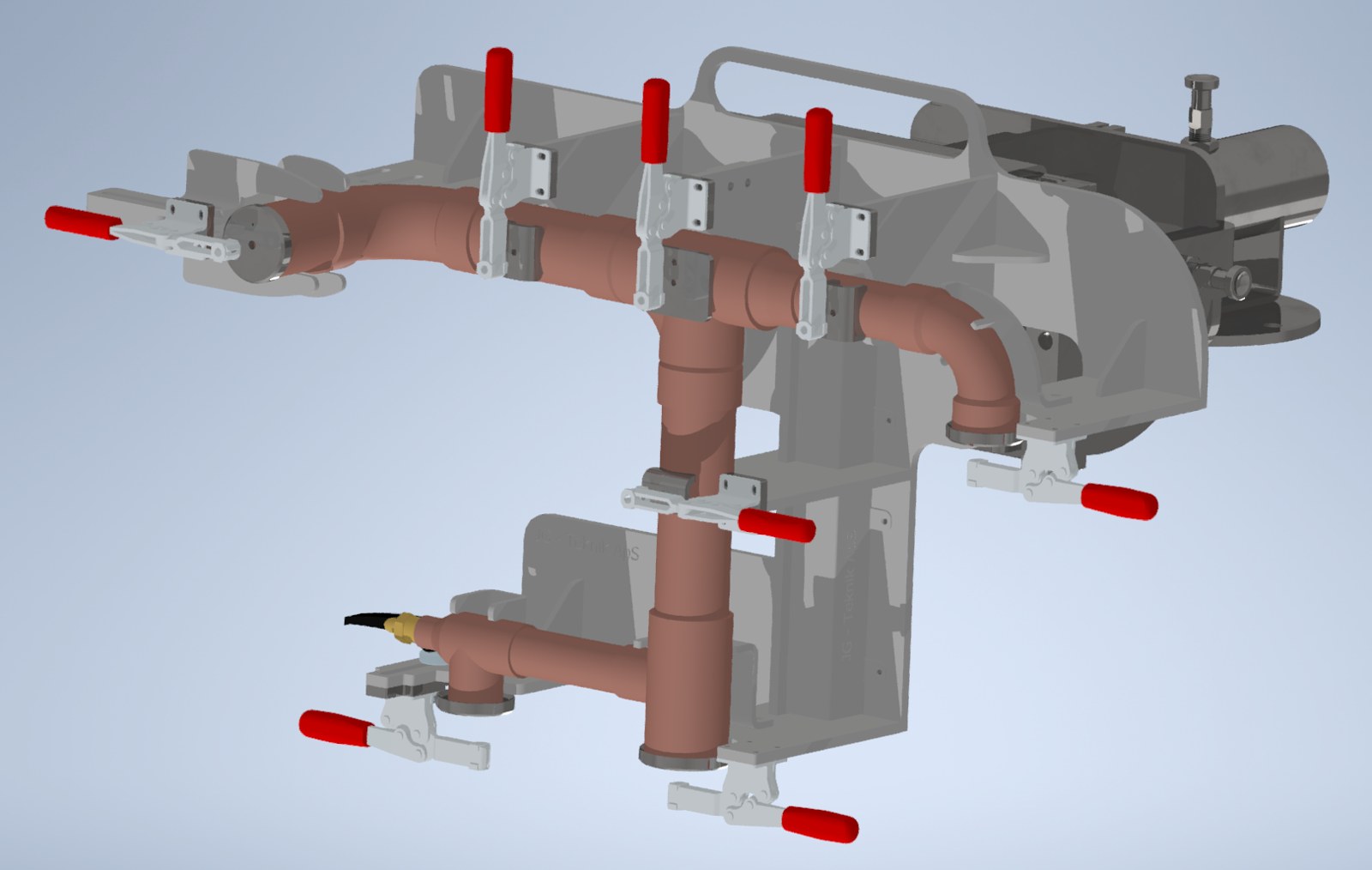

3D-model af et fikstur til en forgrenet røropstilling — 3D-konstruktion til en forgrenet røropstilling med flere spændepunkter.

Afprøvning

Vi tester løsningen og justerer konstruktionen. Når det er relevant, bruger vi 3D-printede dele til at afprøve opbygningen.

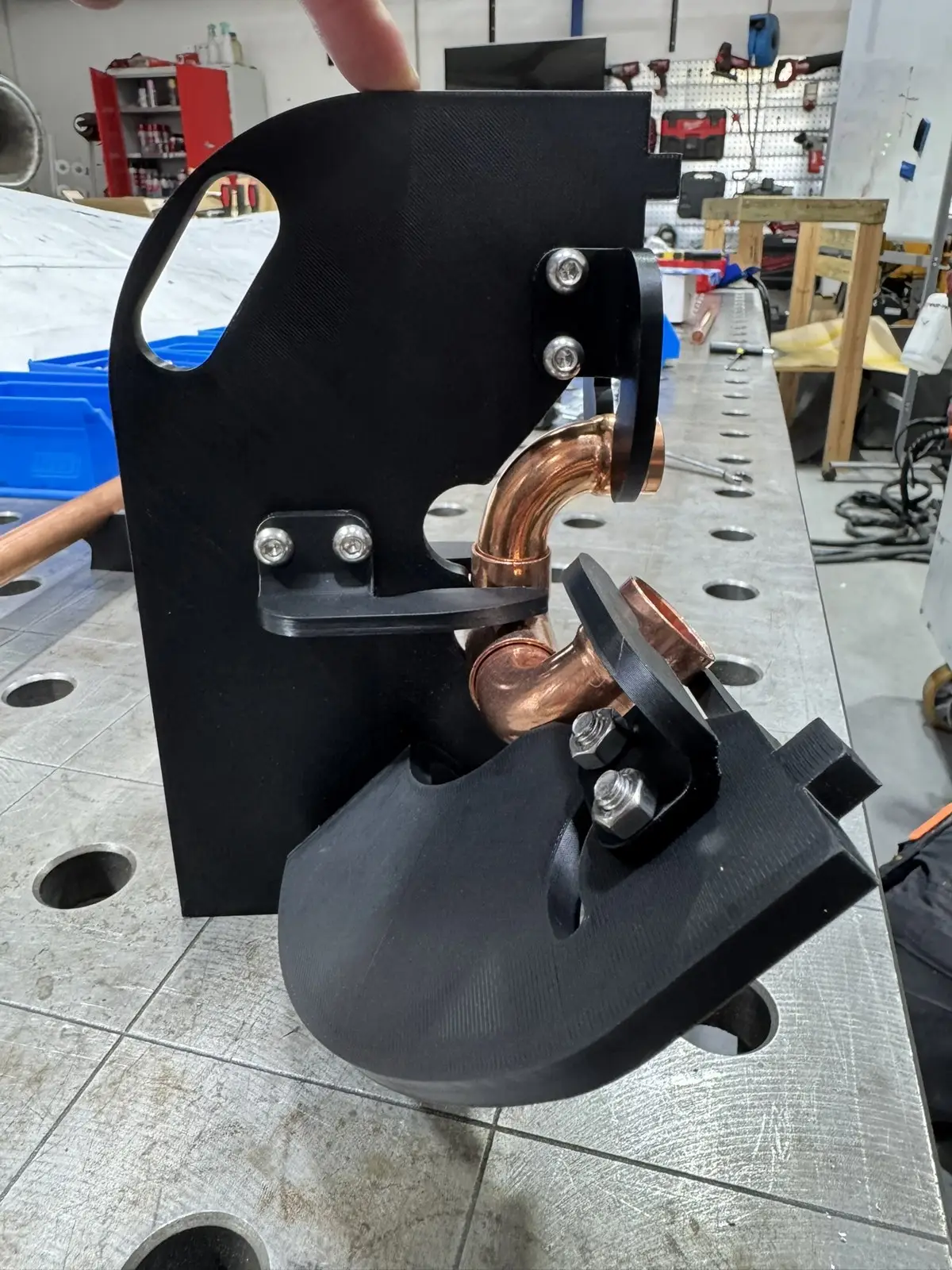

Testopstilling med 3D-printede fiksturdele og kobberrør — 3D-printede fiksturdele bruges til at afprøve rørenes placering og adgang til samlingerne.

Fremstilling

Vi fremstiller det færdige fikstur og afprøver funktionen til den arbejdsopgave, det skal løse.

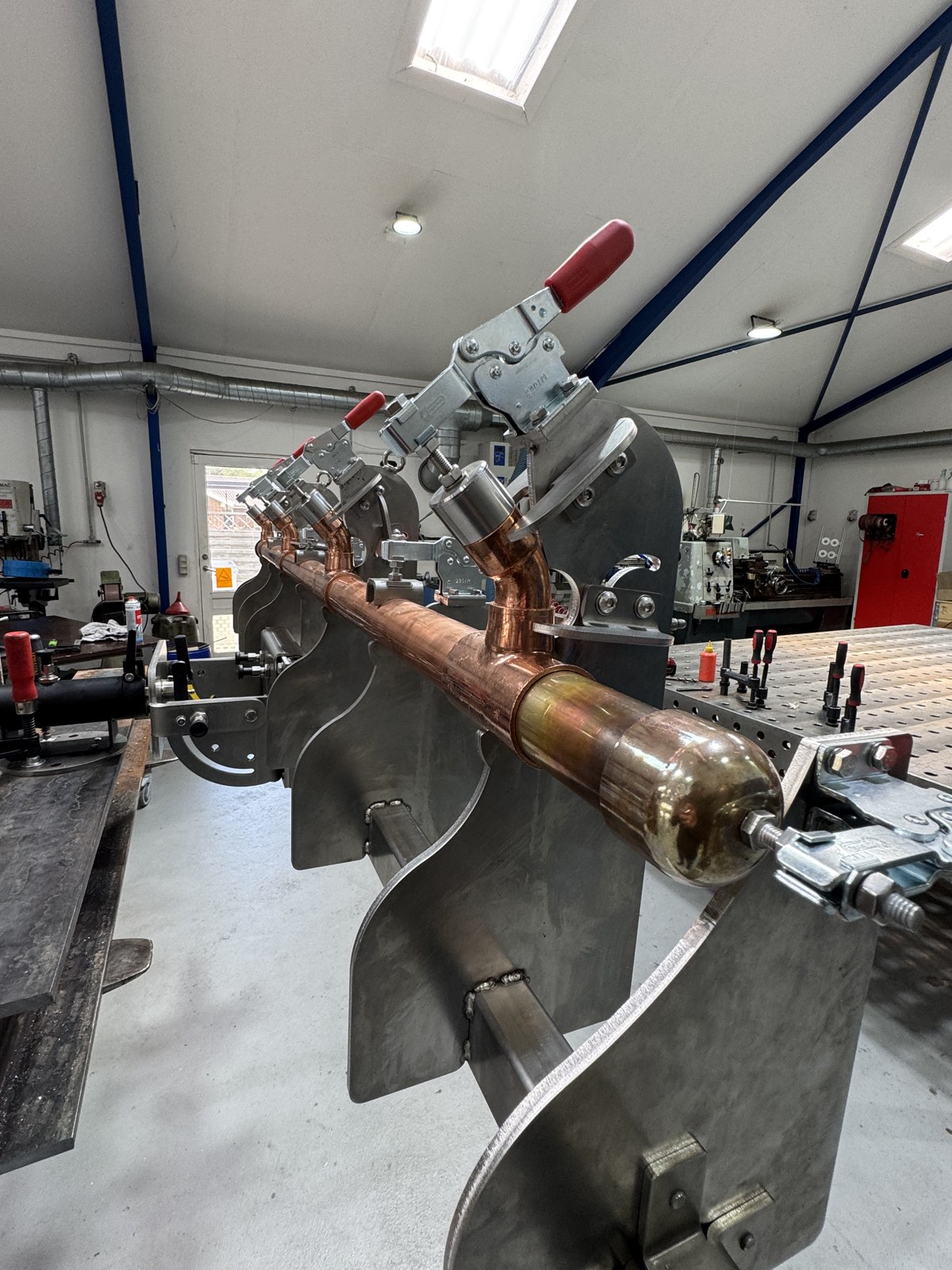

Røropstilling fastholdt med spændebeslag i et lodningsfikstur — Spændebeslag fastholder rørene i den definerede position til lodning.

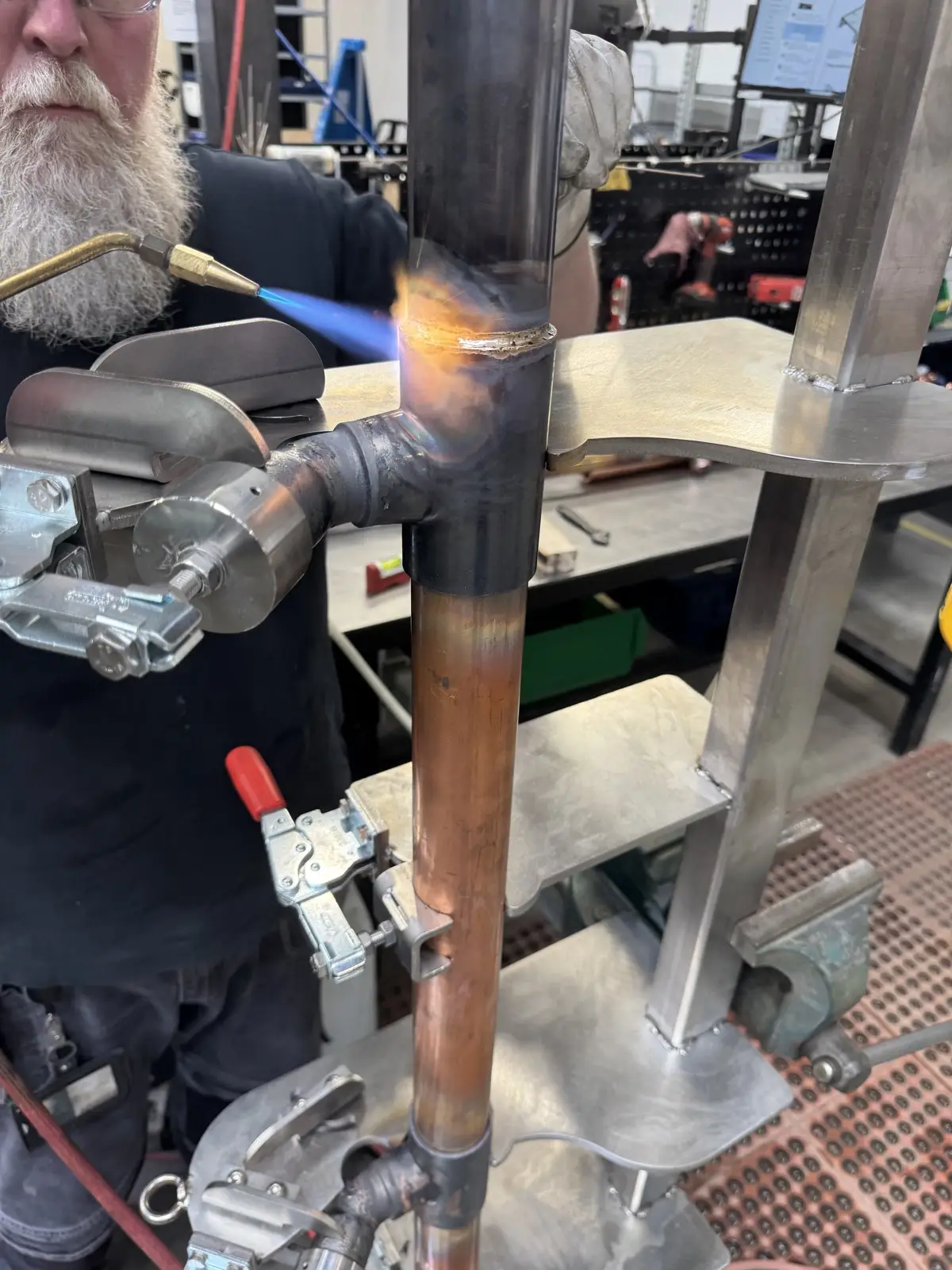

Rørlodning udført mens rørene holdes i fiksturet — Lodning af rørene, mens de fastholdes i fiksturet.

Omstilling og betjening

Fiksturskift skal være enkelt. Vores standardinterface til rørlodning gør det nemt at skifte fikstur mellem produkter.

Interfacet kan vippe fra 0–45° samt til 90° og rotere 360°. Baggas er integreret gennem rotationen.

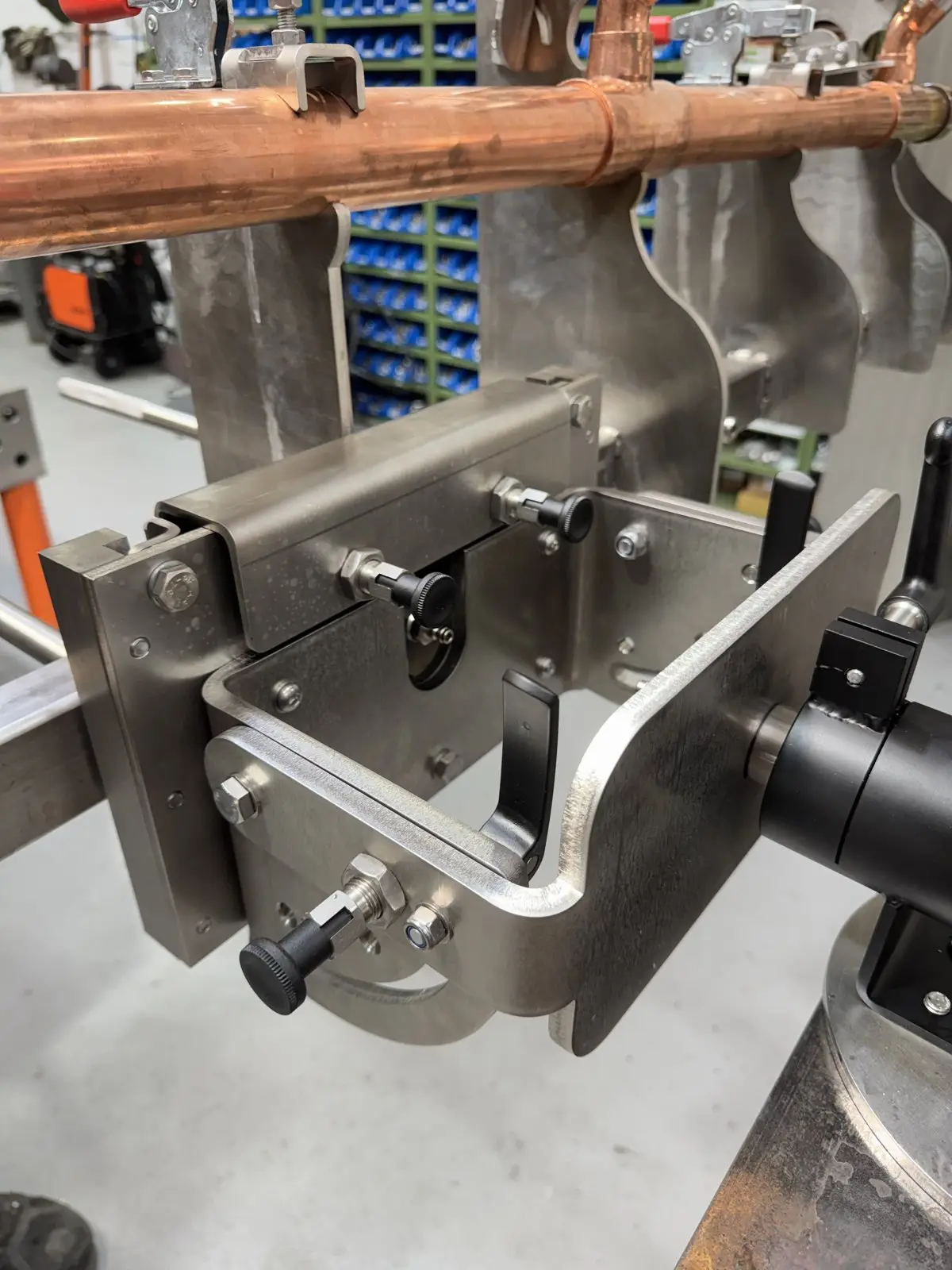

Standardinterface med monteret rørlodningsfikstur — Et produkttilpasset rørlodningsfikstur monteret på standardinterfacet.

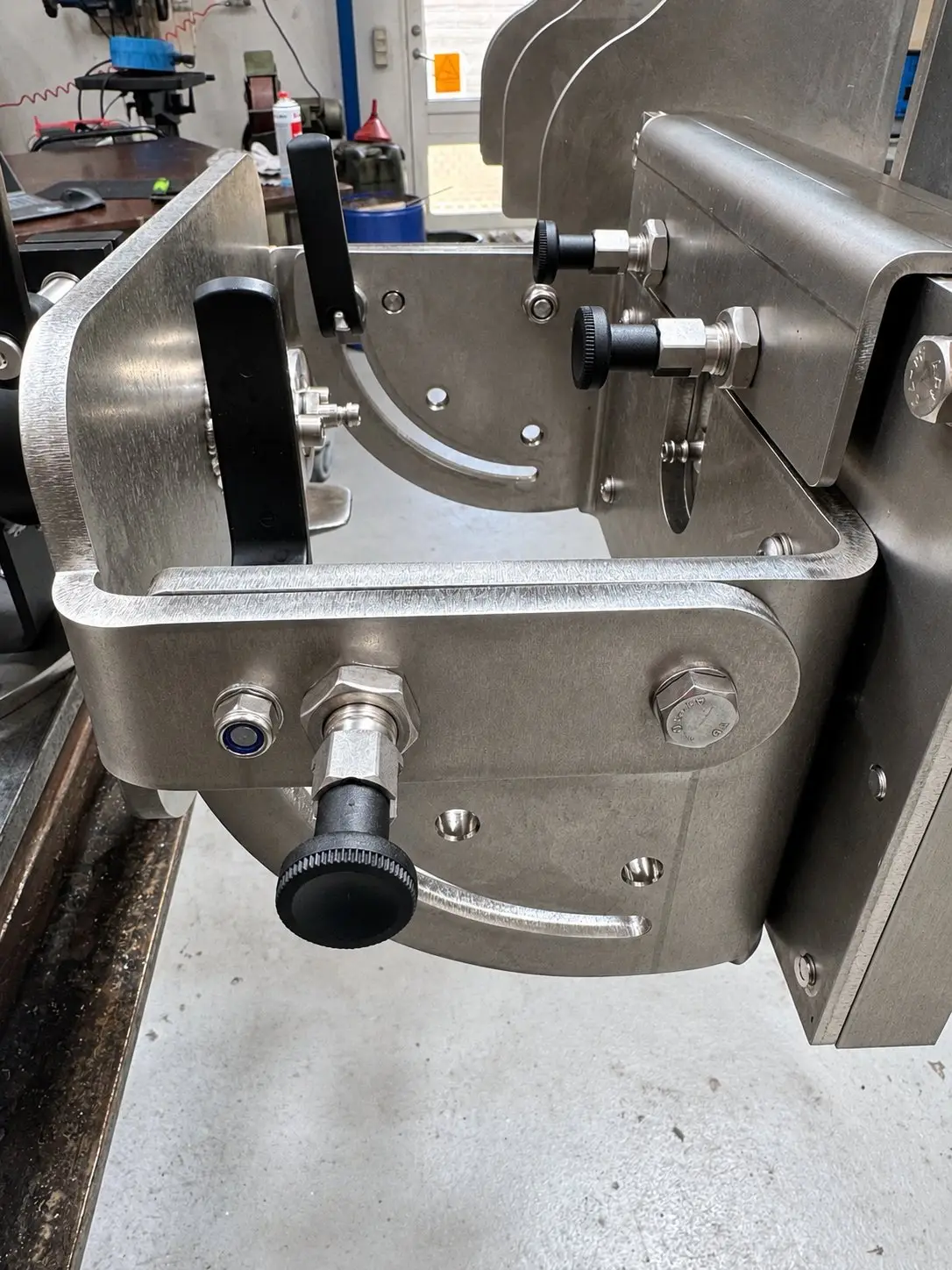

Nærbillede af standardinterfacets mekaniske opbygning og håndgreb — Interfacets vippeled og håndgreb til indstilling af arbejdspositionen.

Kundecase / rørlodning

Procesforbedring
ved rørlodning.

9 timer → 40 min.

Ca. 93 % kortere procestid

14 dage

Tilbagebetalingstid for det konkrete fikstur.

Rørlodningsfiksturet reducerede tidsforbruget i den konkrete loddeproces fra 9 timer til 40 minutter. Fiksturet holder rørene i en defineret position og understøtter et præcist resultat hver gang.

Kunden og JG Teknik arbejder nu sammen om at etablere løsningen på alle kundens loddeprocesser.

Den faste placering af emnerne er samtidig et første skridt mod en automatiseret proces.

Optimering af PCB-linjen

Dobbelt fiksturvogn
til hurtigere produktskifte.

Den dobbelte fiksturvogn gør det muligt at skifte begge testfiksturer samtidigt ved PCB-teststationen. Det forkorter omstillingstiden ved produktskifte og reducerer stilstanden, så PCB-linjen kommer hurtigere tilbage i drift.

Dobbelt fiksturvogn til skift af to fiksturer på en PCB-teststation — Begge testfiksturer skiftes samtidigt for at forkorte omstillingen ved produktskifte.

Få en løsning til jeres produktion

Hvad skal jeres
fikstur kunne?

Send os et billede eller en tegning af emnet og en kort beskrivelse af opgaven. Så afklarer vi konstruktion, håndtering og omstilling.

Se også ergonomiske løsninger

Har I brug for et fikstur til jeres produkt?

Fortæl os om emnet og processen. Vi hjælper jer med at finde den rette fiksturløsning.
